Cara Menentukan Konfigurasi Stasiun JAKA Palletizing Sesuai Ritme Produksi

Cara menentukan konfigurasi stasiun JAKA Palletizing perlu dilihat dari jumlah produk per menit, waktu mengisi satu palet, frekuensi penggantian palet, ukuran area, dan metode pemindahan palet. Produksi rendah dapat memakai satu posisi palet, sedangkan produksi lebih cepat dapat membutuhkan dua posisi atau sistem otomatis.

Dalam sistem palletizing otomatis, konfigurasi stasiun yang kurang sesuai dapat membuat robot sering menunggu, produk menumpuk di conveyor, atau operator terlalu sering masuk ke area kerja. Artikel ini membahas cara memilih konfigurasi JAKA Palletizing berdasarkan ritme produksi, waktu siklus palletizing, ketersediaan ruang, conveyor, pallet dispenser, AMR, dan keselamatan area robot palletizing.

Data yang Perlu Disiapkan Sebelum Menentukan Konfigurasi JAKA Palletizing

Sebelum memilih konfigurasi, perusahaan perlu mencatat kecepatan produk masuk, kapasitas setiap palet, waktu penggantian palet, jenis kemasan, serta luas area yang tersedia. Data ini membantu menentukan apakah stasiun cukup memakai satu posisi palet atau membutuhkan sistem yang lebih otomatis.

Agar kebutuhan awal lebih mudah dipetakan, tabel berikut dapat digunakan untuk mencatat data operasional sebelum desain stasiun robot palletizing dibuat.

Data Operasional	Informasi yang Dicatat	Tujuan
Kecepatan produksi	Jumlah karton atau produk per menit	Menentukan waktu siklus robot
Kapasitas palet	Jumlah produk dalam satu palet	Menghitung frekuensi pergantian palet
Waktu penggantian palet	Durasi mengambil palet penuh dan menaruh palet kosong	Menilai potensi robot berhenti
Ukuran produk	Panjang, lebar, tinggi, dan berat	Menentukan jangkauan serta pola susun
Ukuran palet	Panjang, lebar, dan tinggi	Menentukan luas area stasiun
Metode pemindahan	Manual, hand pallet, forklift, conveyor, atau AMR	Mengatur akses pengambilan palet
Luas area	Panjang dan lebar ruang tersedia	Menentukan jumlah posisi palet
Pola produksi	Stabil, bergelombang, atau sering berganti produk	Menyesuaikan fleksibilitas sistem

Konfigurasi tidak sebaiknya dipilih hanya dari luas ruang. Area yang cukup besar belum tentu membutuhkan dua posisi palet apabila kecepatan produksi masih rendah.

Hitung Ritme Produk yang Masuk ke Area Palletizing

Ritme produksi menunjukkan seberapa cepat robot harus mengambil dan menyusun produk agar tidak terjadi penumpukan di conveyor. Data ini menjadi dasar untuk menentukan kapasitas robot palletizing.

1. Catat Jumlah Produk yang Masuk Setiap Menit

Data dapat diambil dari kapasitas mesin produksi, kecepatan conveyor, output per shift, jumlah karton selesai dikemas, atau data PLC. Semakin akurat data masuk, semakin tepat konfigurasi yang dipilih.

2. Hitung Waktu Maksimal untuk Satu Siklus Robot

Satu siklus robot mencakup bergerak menuju produk, mengambil produk, membawa ke palet, menempatkan produk, lalu kembali ke posisi pengambilan. Jika produk masuk 10 karton per menit, rata-rata satu karton tersedia setiap 6 detik.

Artinya, robot perlu memiliki waktu siklus yang mampu mengikuti ritme tersebut. Jika tidak, sistem perlu mempertimbangkan pengambilan beberapa karton sekaligus atau konfigurasi stasiun yang lebih mendukung.

3. Perhatikan Lonjakan Produksi

Jangan hanya memakai rata-rata harian. Perusahaan perlu mencatat kondisi ketika mesin berjalan pada kecepatan tertinggi, produksi dikejar menjelang pergantian shift, beberapa lini mengirim produk bersamaan, atau produk menumpuk setelah mesin kembali berjalan.

Konfigurasi yang mampu menangani rata-rata produksi belum tentu mampu menghadapi lonjakan. Karena itu, gunakan ritme produksi tertinggi yang masih rutin terjadi sebagai acuan.

Tentukan Waktu yang Dibutuhkan untuk Mengisi Satu Palet

Waktu pengisian palet menunjukkan seberapa sering palet penuh harus dikeluarkan dan diganti dengan palet kosong. Semakin cepat palet penuh, semakin besar kebutuhan konfigurasi yang dapat menjaga robot tetap bekerja.

Rumus sederhana:

Waktu mengisi satu palet = Jumlah produk per palet ÷ Jumlah produk per menit

Contoh:

• Kapasitas satu palet: 80 karton.

• Kecepatan produksi: 10 karton per menit.

• Waktu mengisi palet: 80 ÷ 10 = 8 menit.

Artinya, palet perlu diganti sekitar setiap 8 menit.

1. Hitung Kapasitas Berdasarkan Pola Susun

Jumlah produk per palet dipengaruhi oleh ukuran karton, ukuran palet, jumlah produk per lapisan, jumlah lapisan, batas tinggi, batas berat, dan kestabilan susunan.

2. Bandingkan Waktu Pengisian dan Waktu Penggantian Palet

Jika palet penuh dalam 8 menit, tetapi proses mengambil palet penuh dan menaruh palet kosong membutuhkan 3 menit, robot dapat berhenti cukup lama jika hanya ada satu posisi palet.

Tabel berikut membantu melihat potensi waktu berhenti saat palet diganti.

Komponen	Waktu
Waktu mengisi satu palet	8 menit
Mengambil palet penuh	2 menit
Menempatkan palet kosong	1 menit
Total penggantian palet	3 menit

Pada satu posisi palet, jeda 3 menit dapat membuat produk menumpuk di conveyor apabila mesin produksi tetap berjalan.

3. Masukkan Waktu Pemeriksaan Operator

Waktu penggantian dapat bertambah karena operator perlu memeriksa kestabilan susunan, memasang label, membungkus palet, memindahkan pelindung, mengonfirmasi data produksi, atau menunggu forklift tersedia.

Gunakan Satu Posisi Palet untuk Produksi dengan Ritme yang Tidak Terlalu Tinggi

Satu posisi palet dapat digunakan apabila pergantian palet tidak menyebabkan penumpukan produk atau penghentian lini yang terlalu lama. Konfigurasi ini lebih sederhana dan membutuhkan area lebih kecil.

1. Kondisi yang Sesuai untuk Satu Posisi Palet

Konfigurasi ini cocok untuk produksi relatif rendah, waktu mengisi palet cukup lama, pergantian palet cepat, conveyor memiliki ruang penyangga, penghentian robot singkat masih dapat diterima, dan area kerja terbatas.

2. Cara Kerja Satu Posisi Palet

Robot menyusun produk pada satu palet sampai penuh. Setelah palet penuh terdeteksi, robot berhenti atau menunggu, operator mengambil palet penuh, palet kosong ditempatkan, sensor memastikan posisinya, lalu robot kembali bekerja.

3. Perhatikan Risiko Penumpukan Produk

Saat palet diganti, produk dari mesin dapat berhenti di conveyor, menumpuk pada area tunggu, menekan produk di depannya, mengganggu pengemasan, atau memaksa mesin produksi berhenti.

4. Siapkan Area Penyangga pada Conveyor

Conveyor penyangga dapat menampung produk sementara selama robot berhenti. Kapasitasnya perlu disesuaikan dengan kecepatan produk masuk, lama penggantian palet, ukuran karton, dan jarak antarkarton.

Contoh: jika produk masuk 10 karton per menit dan penggantian palet membutuhkan 2 menit, conveyor perlu menyediakan ruang untuk setidaknya 20 karton.

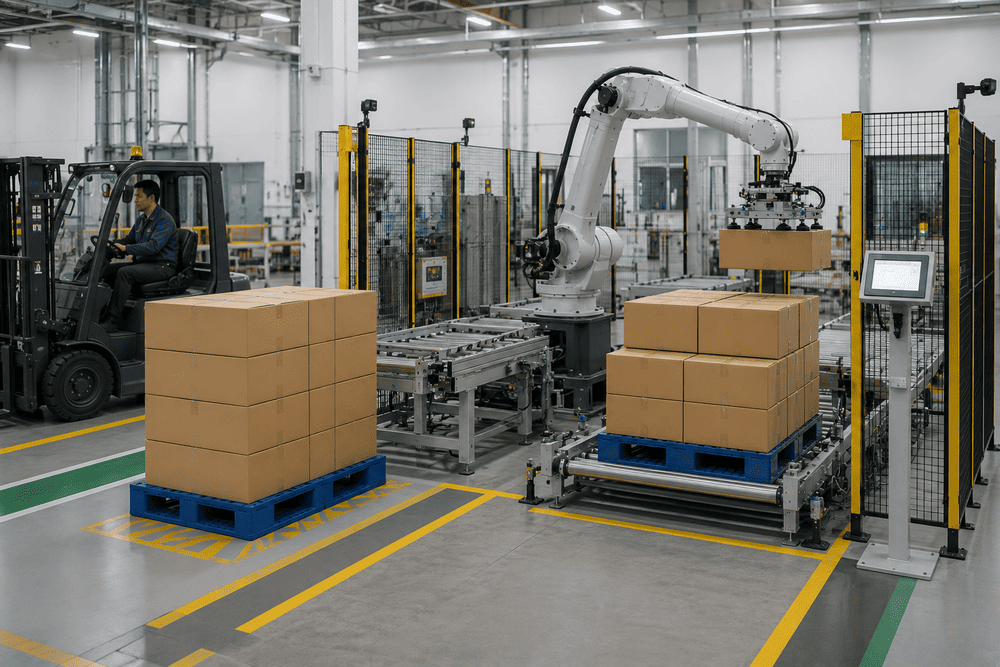

Gunakan Dua Posisi Palet agar Robot Tetap Bekerja Saat Palet Diganti

Dua posisi palet memungkinkan robot berpindah ke palet berikutnya ketika palet pertama penuh dan sedang dikeluarkan. Konfigurasi ini membantu mengurangi waktu berhenti robot pada produksi yang lebih cepat.

1. Cara Kerja Dua Posisi Palet

Robot menyusun produk pada posisi pertama. Setelah penuh, robot berpindah ke posisi kedua. Operator atau forklift mengambil palet pertama dan menaruh palet kosong, sementara robot tetap bekerja di posisi kedua.

2. Kondisi yang Sesuai untuk Dua Posisi Palet

Konfigurasi ini cocok jika produk masuk terus-menerus, mesin tidak boleh sering berhenti, penggantian palet cukup lama, produksi berjalan beberapa shift, area stasiun cukup luas, atau forklift tidak selalu tersedia tepat waktu.

3. Tentukan Posisi Palet agar Masih Berada dalam Jangkauan Robot

Kedua palet harus berada dalam jangkauan lengan robot, area kerja yang aman, posisi gerak yang tidak terlalu panjang, dan lokasi yang mudah diakses forklift.

4. Hindari Perpotongan Jalur Robot dan Forklift

Saat robot bekerja pada palet kedua, forklift dapat mengambil palet pertama. Area perlu dipisahkan dengan safety fence, sensor area, light curtain, scanner keselamatan, pintu interlock, atau marka lantai.

5. Pertimbangkan Pola Produk yang Berbeda pada Dua Palet

Dua posisi palet juga dapat digunakan untuk memisahkan Produk A dan Produk B, produk berdasarkan kode, produk cacat, atau tujuan pengiriman berbeda. Syaratnya, sistem kontrol harus mampu memilih palet yang benar.

Tambahkan Pallet Dispenser Jika Penyediaan Palet Kosong Menjadi Hambatan

Pallet dispenser otomatis dapat digunakan untuk menyediakan palet kosong ketika frekuensi pergantian sudah terlalu tinggi untuk ditangani manual. Sistem ini membantu mengurangi ketergantungan pada operator.

1. Cara Kerja Pallet Dispenser

Pallet dispenser menyimpan beberapa palet kosong, lalu melepaskannya satu per satu menuju posisi palletizing. Sistem dapat terhubung dengan conveyor palet, sensor posisi, PLC, robot, safety system, dan alarm persediaan palet.

2. Kondisi yang Membutuhkan Pallet Dispenser

Pallet dispenser dapat dipertimbangkan jika palet berganti sangat sering, operasional berjalan terus-menerus, operator tidak selalu berada di area, palet kosong sering terlambat, pabrik ingin mengurangi pengangkatan manual, dan tersedia ruang untuk penyimpanan palet.

3. Pastikan Kondisi Palet Seragam

Palet kosong perlu diperiksa dari sisi ukuran, ketebalan, kondisi papan, bagian yang patah, posisi kaki palet, serta adanya paku atau bagian menonjol. Palet yang rusak atau tidak seragam dapat tersangkut di dispenser atau membuat posisi susunan tidak tepat.

4. Gunakan Sensor untuk Memantau Persediaan Palet

Sensor dapat memberi peringatan ketika persediaan hampir habis, palet gagal keluar, dua palet keluar bersamaan, posisi palet tidak tepat, atau palet tersangkut.

Sesuaikan Conveyor dengan Kecepatan Robot Palletizing

Conveyor robot palletizing harus mampu membawa, mengatur jarak, dan menahan produk sesuai waktu siklus JAKA Palletizing. Conveyor yang tidak sinkron dapat membuat robot sering menunggu atau produk menumpuk.

1. Gunakan Conveyor sebagai Penyangga Produk

Conveyor dapat menyimpan produk sementara ketika robot mengganti posisi, palet diganti, robot berhenti sesaat, atau produk masuk lebih cepat daripada waktu siklus robot.

2. Atur Jarak Antarpaket

Jarak antarpaket perlu cukup untuk membaca sensor, menghentikan produk, mengambil satu produk, mencegah produk bertabrakan, dan menjaga waktu siklus tetap stabil.

3. Gunakan Stopper untuk Menahan Produk di Titik Pengambilan

Stopper membantu memastikan produk berhenti pada posisi yang sama sebelum diambil robot. Posisi pengambilan yang konsisten akan membuat proses palletizing lebih stabil.

4. Tambahkan Mekanisme Pengatur Arah Jika Diperlukan

Produk dapat diarahkan dengan side guide, roller, stopper, pusher, mekanisme pemutar, atau vision sensor. Mekanisme ini membantu menjaga orientasi produk sebelum masuk ke area pengambilan.

5. Sinkronkan Conveyor dengan PLC dan Robot

PLC dapat mengatur urutan produk masuk, sensor mendeteksi keberadaan produk, stopper menahan produk, robot menerima sinyal pengambilan, lalu stopper membuka untuk produk berikutnya.

Selain konfigurasi posisi palet, pengaturan sistem juga perlu menyesuaikan ukuran dan arah karton yang masuk melalui conveyor. Pembahasan terkait variasi produk dapat dipelajari melalui artikel efisiensi palletizing dengan JAKA Cobot.

Atur Akses Operator, Forklift, atau AMR di Sekitar Stasiun

Jalur pengambilan palet harus dipisahkan dari area gerak robot agar pemindahan palet tidak mengganggu produksi maupun keselamatan pekerja. Hal ini penting dalam integrasi robot palletizing dengan sistem transportasi material.

1. Tentukan Metode Pengambilan Palet Penuh

Palet dapat dipindahkan menggunakan hand pallet, forklift, conveyor palet, Forklift AMR, atau Transfer AMR. Metode ini akan memengaruhi layout stasiun palletizing dan kebutuhan akses di sekitarnya.

2. Sediakan Ruang untuk Manuver

Area pengambilan perlu mempertimbangkan lebar kendaraan, radius putar, arah masuk, arah keluar, posisi garpu, tinggi muatan, dan jarak aman dari robot.

3. Hindari Jalur Saling Berpotongan

Jalur forklift atau AMR tidak sebaiknya melewati area ayunan lengan robot, titik pengambilan produk, area operator, jalur evakuasi, atau pintu safety fence.

4. Gunakan Sistem Permintaan Pengambilan Palet

Ketika palet penuh, sistem dapat mengirim sinyal melalui signal tower, audible alarm, HMI, dashboard produksi, atau sistem fleet management AMR.

5. Integrasikan Forklift AMR untuk Pengambilan Otomatis

Forklift AMR dapat mengambil palet penuh dan menggantinya dengan palet kosong jika posisi palet konsisten, jalur aman, sistem robot dan AMR terhubung, serta tersedia sensor untuk memastikan palet siap.

Untuk pemilihan tipe AMR, perusahaan dapat membaca panduan memilih AMR Latent Lift, Forklift, atau Transfer AMR.

Lengkapi Stasiun dengan Sistem Keselamatan yang Sesuai

Sistem keselamatan perlu disesuaikan dengan konfigurasi stasiun, terutama jika operator atau forklift harus masuk ke dekat posisi palet. Keselamatan area robot palletizing harus dirancang sejak awal, bukan ditambahkan setelah layout selesai.

1. Gunakan Safety Fence untuk Membatasi Area Robot

Safety fence membantu mencegah orang masuk ke jangkauan robot saat sistem sedang bekerja. Area pagar perlu tetap mempertimbangkan akses maintenance dan pengambilan palet.

2. Pasang Pintu dengan Interlock

Ketika pintu dibuka, robot dapat berhenti, gerakan berbahaya dinonaktifkan, alarm menyala, dan sistem menunggu konfirmasi sebelum kembali berjalan.

3. Gunakan Light Curtain atau Safety Scanner

Perangkat ini dapat mendeteksi orang atau kendaraan yang masuk ke area tertentu. Penggunaannya dapat dipertimbangkan pada area pengambilan palet, pintu keluar palet, jalur operator, atau area tanpa pagar permanen.

4. Pisahkan Zona Robot dan Zona Pengambilan Palet

Pada sistem dua posisi, robot dapat bekerja pada satu sisi ketika operator mengambil palet di sisi lain. Namun, sistem harus memastikan robot tidak masuk ke zona yang sedang diakses operator.

5. Pasang Signal Tower dan Alarm

Signal tower dapat menunjukkan kondisi robot beroperasi, palet hampir penuh, palet sudah penuh, sistem berhenti, terjadi kesalahan, atau area sedang diakses operator.

Perbandingan Konfigurasi Stasiun JAKA Palletizing

Setiap konfigurasi memiliki kebutuhan ruang, tingkat otomatisasi, dan potensi waktu berhenti yang berbeda. Tabel berikut dapat digunakan sebagai panduan awal sebelum simulasi layout dilakukan.

Konfigurasi	Cocok untuk	Kebutuhan Ruang	Keterlibatan Operator	Potensi Robot Berhenti
Satu posisi palet	Produksi rendah hingga sedang	Lebih kecil	Cukup tinggi	Lebih tinggi saat palet diganti
Dua posisi palet	Produksi sedang hingga tinggi	Lebih besar	Sedang	Lebih rendah
Pallet dispenser	Produksi tinggi berkelanjutan	Lebih besar	Lebih rendah	Rendah jika sistem stabil
Conveyor palet	Alur otomatis antartitik	Besar dan memanjang	Rendah	Rendah
Integrasi Forklift AMR	Pabrik dengan transportasi otomatis	Disesuaikan jalur AMR	Rendah	Bergantung sinkronisasi

Contoh Pemilihan Konfigurasi Berdasarkan Ritme Produksi

Konfigurasi dapat dipilih dengan membandingkan waktu pengisian palet dan waktu yang dibutuhkan untuk mengganti palet. Semakin sering palet penuh, semakin besar kebutuhan sistem yang dapat mengurangi waktu berhenti robot.

Tabel berikut dapat digunakan sebagai gambaran awal untuk memilih konfigurasi berdasarkan ritme produksi.

Kondisi Produksi	Konfigurasi yang Dapat Dipertimbangkan
Palet penuh setiap 30–60 menit	Satu posisi palet
Palet penuh setiap 10–20 menit	Satu posisi dengan conveyor penyangga atau dua posisi
Palet penuh kurang dari 10 menit	Dua posisi palet
Produksi berlangsung tanpa henti	Dua posisi dengan pallet dispenser
Pemindahan palet ingin diotomatisasi	Conveyor palet atau Forklift AMR
Dua produk perlu dipisahkan	Dua posisi palet dengan program berbeda

Tabel tersebut merupakan panduan awal. Penentuan akhir tetap perlu melalui pengukuran waktu siklus, simulasi layout, dan pengujian sistem.

Cara Mengetahui Konfigurasi JAKA Palletizing Sudah Tepat

Konfigurasi dapat dianggap tepat apabila robot mampu mengikuti ritme produksi, pergantian palet tidak menyebabkan produk menumpuk, dan pengambilan palet dapat dilakukan dengan aman.

Untuk mengevaluasi hasil implementasi, indikator berikut dapat dipantau setelah sistem mulai berjalan.

Indikator	Kondisi yang Diharapkan
Penumpukan produk	Jarang terjadi
Waktu robot menunggu	Rendah
Frekuensi mesin berhenti	Tidak meningkat karena palletizing
Waktu penggantian palet	Konsisten
Pemanfaatan robot	Seimbang dan tidak berlebihan
Akses forklift	Tidak mengganggu robot
Campur tangan operator	Sesuai kebutuhan
Kesalahan posisi palet	Rendah
Keselamatan area	Tidak ada akses ke zona aktif robot

FAQ tentang Konfigurasi JAKA Palletizing

Beberapa pertanyaan berikut sering muncul saat perusahaan mulai menentukan konfigurasi JAKA Palletizing untuk lini produksi.

1. Apakah satu posisi palet cukup untuk semua lini produksi?

Tidak selalu. Satu posisi cukup apabila waktu penggantian palet tidak menyebabkan penumpukan produk atau penghentian produksi yang berarti.

2. Kapan dua posisi palet lebih tepat digunakan?

Dua posisi lebih tepat ketika produk masuk terus-menerus dan robot perlu tetap bekerja saat palet penuh sedang dipindahkan.

3. Apakah dua posisi palet selalu lebih efisien?

Tidak selalu. Konfigurasi ini membutuhkan area lebih luas, sistem keselamatan tambahan, dan investasi lebih besar. Untuk produksi lambat, satu posisi bisa lebih sederhana.

4. Apakah pallet dispenser wajib digunakan?

Tidak. Pallet dispenser diperlukan jika penyediaan palet kosong sering menjadi hambatan atau frekuensi penggantian palet terlalu tinggi untuk dilakukan manual.

5. Apakah JAKA Palletizing dapat diintegrasikan dengan AMR?

Bisa. Forklift AMR atau Transfer AMR dapat digunakan untuk mengambil palet penuh dan mengirimkannya ke gudang atau proses berikutnya.

6. Bagaimana jika ruang produksi terbatas?

Perusahaan dapat mempertimbangkan satu posisi palet, mengatur ulang posisi conveyor, menggunakan mobile pallet workstation, atau melakukan simulasi layout untuk mengoptimalkan jangkauan robot.

7. Apakah robot harus berhenti saat forklift mengambil palet?

Tergantung konfigurasi dan sistem keselamatannya. Pada satu posisi palet, robot umumnya berhenti. Pada dua posisi, robot dapat bekerja di zona lain jika akses forklift dibatasi sistem keselamatan.

Kesimpulan

Konfigurasi stasiun JAKA Palletizing perlu disesuaikan dengan kecepatan produksi, kapasitas palet, waktu penggantian, luas area, serta metode pemindahan palet. Satu posisi cocok untuk produksi rendah, sedangkan dua posisi atau sistem otomatis lebih sesuai untuk aliran produksi berkelanjutan.

Jika produk sering menumpuk saat palet diganti, perusahaan perlu mempertimbangkan conveyor penyangga, dua posisi palet, atau pallet dispenser. Jika pemindahan palet juga menjadi hambatan, integrasi conveyor palet atau AMR dapat menjadi opsi lanjutan.

Langkah yang dapat langsung dilakukan:

• Catat jumlah produk yang masuk setiap menit.

• Hitung waktu yang dibutuhkan untuk mengisi satu palet.

• Ukur waktu penggantian palet penuh dan palet kosong.

• Tentukan apakah conveyor dapat menampung produk saat robot berhenti.

• Bandingkan kebutuhan satu posisi dan dua posisi palet.

• Evaluasi kebutuhan pallet dispenser.

• Tentukan metode pengambilan palet.

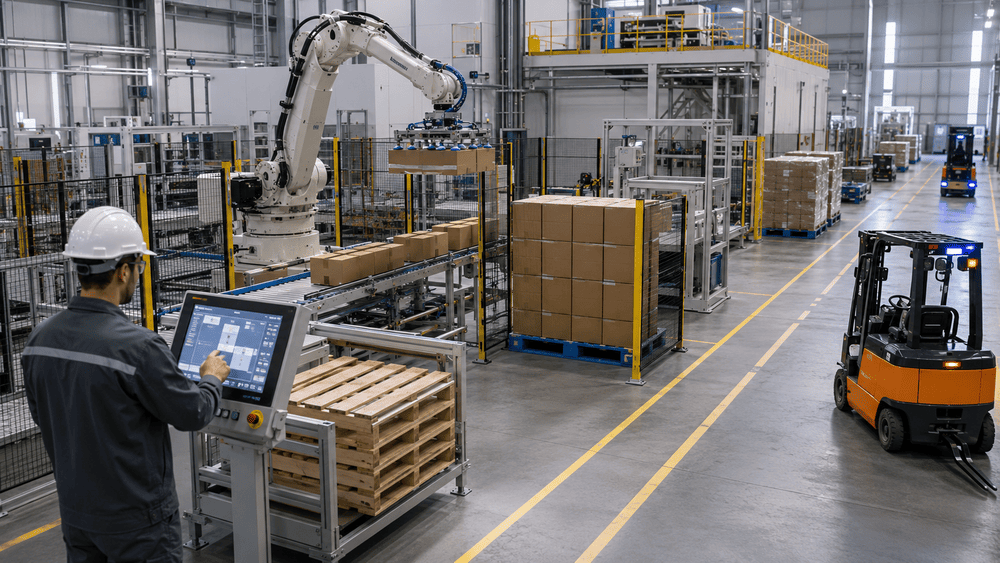

• Buat simulasi layout dan jangkauan robot.

• Lengkapi area dengan sistem keselamatan.

• Uji konfigurasi menggunakan ritme produksi tertinggi.
